Sky-Watcher Skymax-102 OTA-Informationen (4" Maksutov-Cassegrain)

Aussehen | Aussehen mit verschiedenen Basen | Basisdaten | Besuchte Himmelsobjekte | Erste Fotoversuche | Vorläufiges Fazit | Links

Auf dieser Seite stelle ich einige Informationen zu meinem "Planeten"-Teleskop Sky-Watcher Skymax-102 OTA zusammen (am 23. Mai 2016 bestellt, am 28. Mai nach Justierung beim Händler angekommen). Es ist ein kompakter, relativ leichter 102 mm/1300 mm-Maksutov-Cassegrain-Tubus, den ich an der Virtuoso-Basis mitbenutzen wollte - als Ergänzung zum Heritage 114P-Dobson-Tubus, den ich mit der Virtuoso-Basis erworben hatte. Ich habe das Virtuoso samt Tubus jedoch wegen technischer Probleme wieder zurückgegeben. Im Frühling 2017 habe ich eine Sky-Watcher Star Discovery AZ GoTo Teleskop-Montierung erworben und benutze den Skymax-102-Tubus nun auf dieser Basis und auf der Basis des Heritage 100P.

Hinweis: Auf einer weiteren Seite beschreibe ich, wie ich den Skymax-102-Tubus auf beiden Basen verwende.

Hinweis: Im November 2017 habe ich den größeren Bruder, einen Sky-Watcher Skymax-127 OTA (127 mm/1500 mm) gebraucht erworben, um noch etwas mehr Leistung auf der Star Discovery-Montierung "herauszukitzeln". Deshalb werde ich diesen Tubus höchstwahrscheinlich über kurz oder lang verkaufen. Ich könnte ihn jedoch auch als Spektiv auf einem Fotostativ verwenden und habe für Erdbeobachtungen ein 45°-Amici-Prisma erworben (das natürlich auch am Skymax-127 verwendet werden kann...).



Aussehen

Auspacken, Tasche

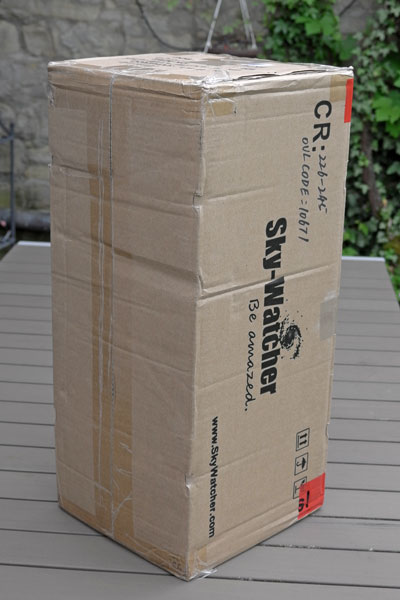

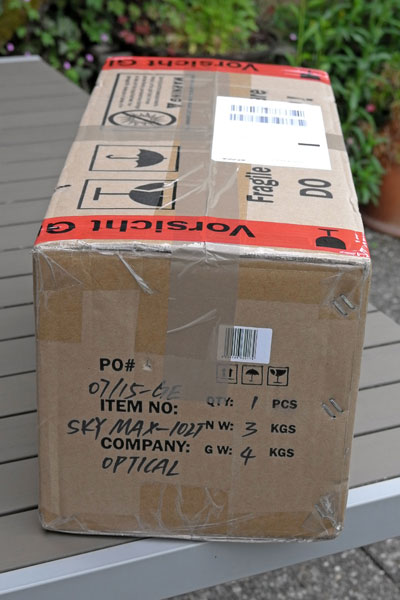

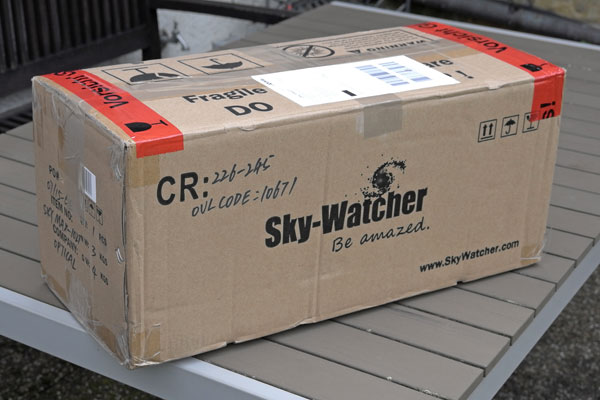

Umverpackung

Dito

Packmaße:
Umverpackung: 57 cm x 25,5 cm x 24,5 cm
Innere Verpackung: 53 cm x 21,5 cm x 21 cm

Bruttogewicht: 4 kg (4,5 kg lt. DHL), Nettogewicht: 3 kg

Dito

Dito

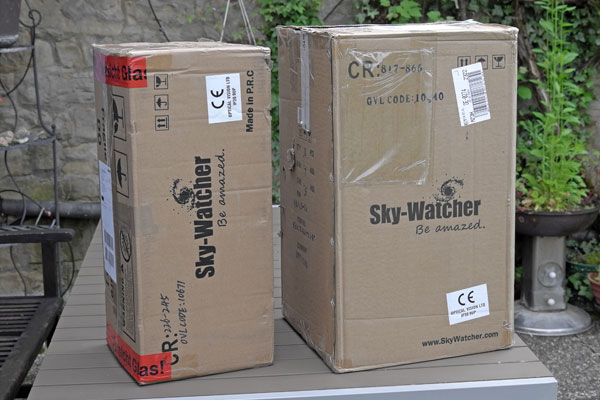

Vergleich mit Umverpackung des Sky-Watcher 114P Virtuoso

Dito

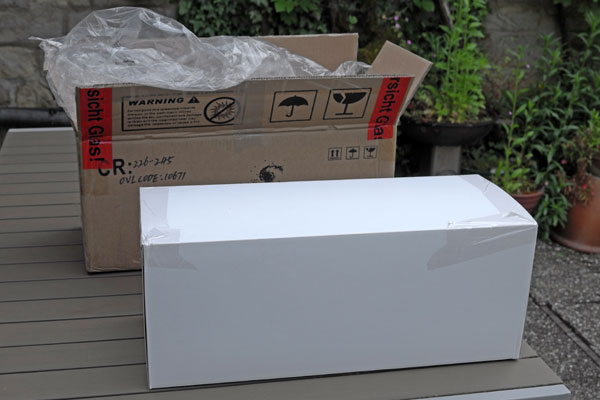

Zwischenverpackung

Dito

Noch eine Verpackung erscheint....

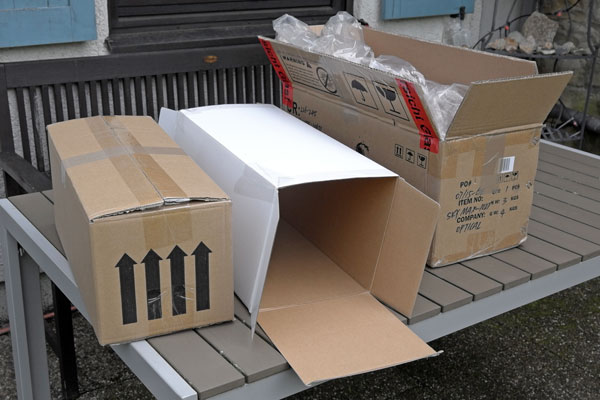

Alle Verpackungen auf einmal!

Dito

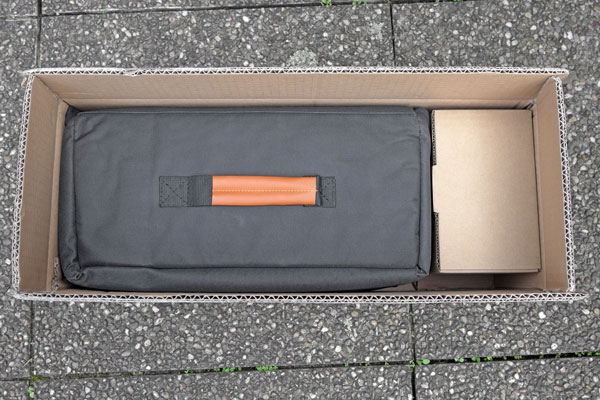

Beim Öffnen der inneren Verpackung erscheint eine Tasche

Tasche aus dem Karton genommen

Inhalt des kleines Kartons (Zubehör) ausgepackt

Zubehör ausgepackt

Teleskop-Tubus aus der Tasche genommen

Dito, der Schraubenzieher zeigt auf den Zenitspiegel

Dito mit Basis des Heritage 100P

Tasche geöffnet, man sieht die Abdeckung für den Inhalt

Tasche und Abdeckung für den Inhalt geöffnet

Tasche mit in Plastik eingewickeltem Tubus

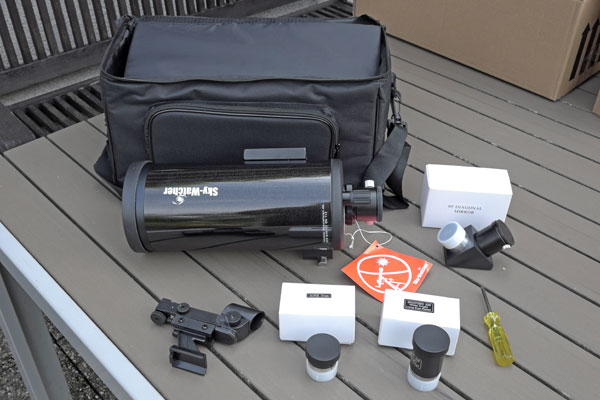

Zubehör: 10mm und 25mm Okulare, Lichtpunktsucher, Zenitspiegel und mehr

Kollimation

Die 6 Inbus-Schrauben für die Kollimation am hinteren Ende des Tubus

Der Hauptspiegel des Sky-Watcher-102 OTA kann mit 6 Inbus-Schrauben, die sich am hinteren Ende des Teleskopes befinden, justiert werden. Die kleinen Inbus-Schrauben dienen zum Kontern, die großen zum Justieren.

Anleitung von Teleskop-Express:

Die Kollimation sollte am besten direkt am Stern erfolgen. Stellen sie ihn bei Vergrößerung um 100fach unscharf ein. Ein dunkler Schatten (der Fangspiegel) sollte genau mittig sein. Wenn er das nicht ist, sollten Sie das Teleskop justieren. Dabei gehen Sie bitte wie folgt vor:

  • Als erstes werden die Konterschrauben gelockert. Die Justage verstellt sich noch nicht.
  • Danach wird vorsichtig mit den Justageschrauben justiert, ¼ Umdrehung bringt schon einen deutlich sichtbaren Effekt. Justieren Sie bitte so lange, bis der dunkle Fleck des Fangspiegels genau mittig ist.
  • Fixieren Sie dann die Konterschrauben wieder.

Das Teleskop ist nun sauber kollimiert und wird Ihnen bestmögliche Leistung bringen.

Aussehen Skymax-102 OTA gegenüber Skymax-127 OTA

Das Skymax-102 sitzt hier auf der Omegon Mini Dobson-Montierung, die eigentlich für diesen Tubus zu wackelig ist...

Skymax-127 (links) und Skymax-102 (rechts) von vorn

Dito, von der Seite

Dito, von der anderen Seite

Dito, von hinten

Dito, schräg von der Seite

Dito, schräg von vorn

Dito, andere Sicht, von der Seite

Dito, von hinten

Dito, von der anderen Seite

Dito, schräg von hinten

Die Tuben allein

Dito, schräg von vorn

Skymax-Tuben in Sky-Watcher-Tasche

Skymax-127 in der Tasche

Dito, Tasche offen

Dito, Zubehörtasche geöffnet

Skymax-102 in der Tasche

Dito, Tasche offen, das Zubehör findet in seinen Schachteln über dem Tubus Platz

Dito, Zubehör entnommen

Dito, das Zubehör kann auch so liegen

Skymax-127 in der Tasche, Zubehör an der Seite und auf dem Tubus

Beide Tuben in ihren Taschen mit Zubehör



Aussehen mit verschiedenen Basen

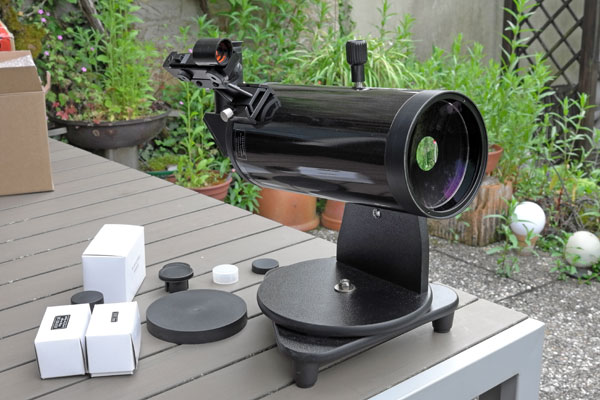

Teleskop-Tubus auf der Heritage 100P-Basis

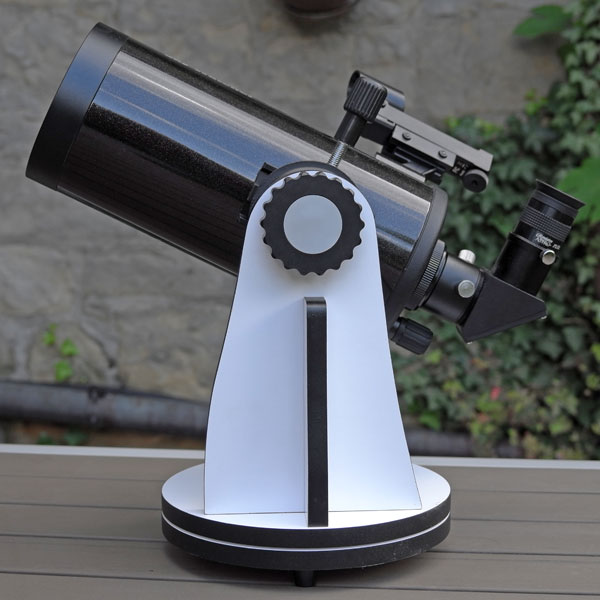

Skymax-102 auf Heritage 100P-Basis

Dito von vorn

Dito von vorn, etwas näher

Skymax-102 auf Heritage 100P-Basis, andere Seite

Skymax-102 auf Heritage 100P-Basis, mehr von hinten

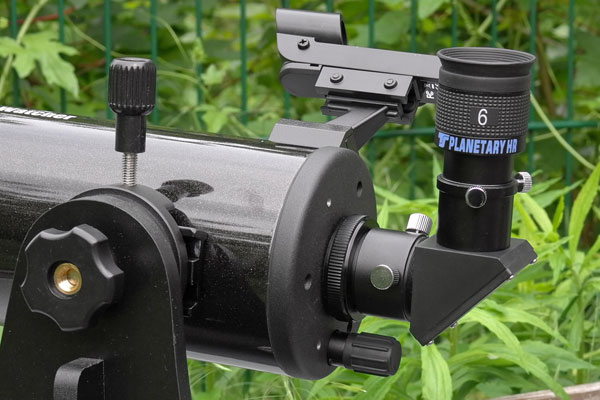

Dito, Details (Fokussierer, Zenitspiegel)

Der Tubus ist gegen die "offizielle" Blickrichtung der Basis montiert. Die Feststellschraube für den Tubus wurde so gestellt, dass sie auf eines der drei Löcher in der Prismenschiene trifft.

Teleskop-Tubus auf der Omegon-Mini-Dobson-Basis

Alternativ zur Heritage 100P-Basis, verwende ich den Tubus auch auf einer einfachen Omogon-Mini-Dobson-Basis.

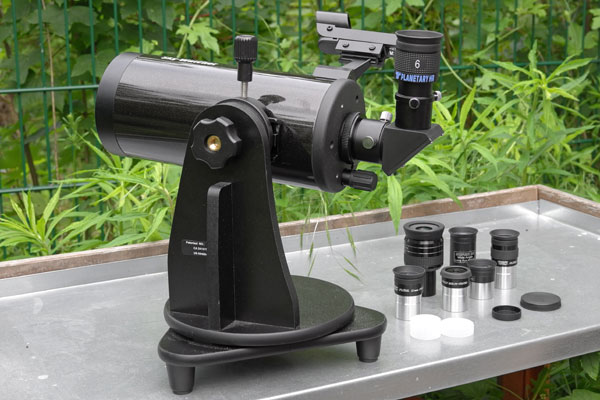

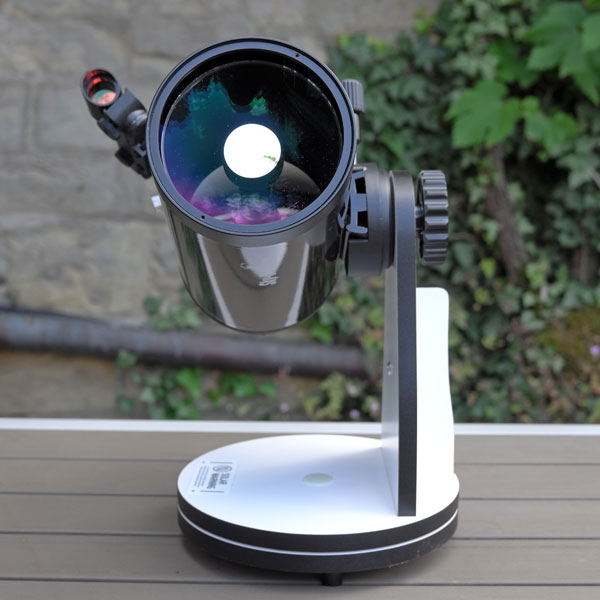

Skymax-102 auf Omegon-Basis

Dito, von vorn

Dito, andere Seite



Dito, von hinten

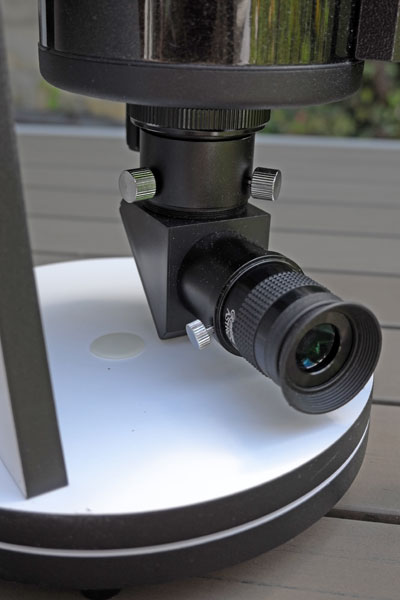

Der Zenitspiegel stößt unten an, der Tubus kann nicht vollständig rotiert werden - aber das ist kein Problem...

Dito, Detail

Dito, Detail

Die Feststellschraube für den Tubus wurde so gestellt, dass sie auf eines der drei Löcher in der Prismenschiene trifft. Ich habe allerdings festgestellt, dass es bei der Omegon-Basis besser ist, die Feststellschraube auf der Seite der Prismenschiene anzubringen, die keine Löcher hat.

Teleskop-Tubus auf der Heritage P130-Basis

Weil mir die kleinen Basen "zu zitterig" waren, habe ich auch die Basis des Heritage P130 mit dem Skymax-102 OTA ausprobiert. Diese Basis wirkt ein wenig zu groß, aber sie ist etwas stabiler und das Zittern deshalb etwas geringer. Für zu Hause scheint diese Basis eine gute Lösung zu sein, für die Reise ist sie mir allerdings zu groß und unhandlich.

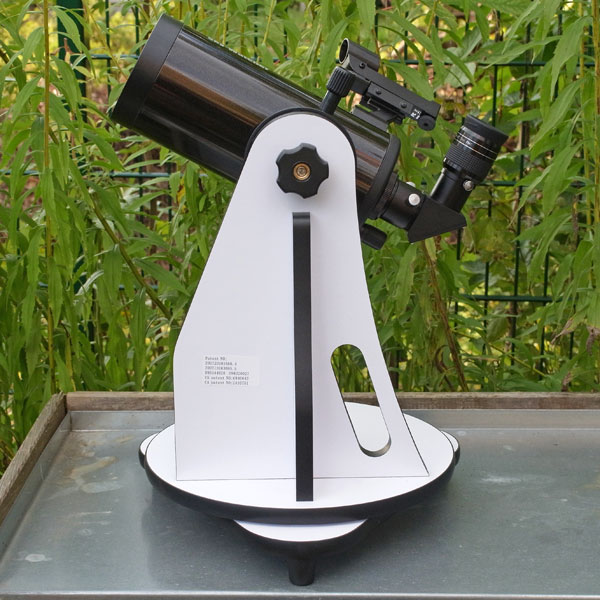

Skymax-102 auf Heritage P130-Basis, von der Seite

Dito, von der anderen Seite

Dito, von hinten, Detail

Dito, von hinten

Dito, von hinten, Tubus steil gestellt

Dito, von hinten, Tubus horizontal

Dito, von vorn

Dito, von vorn, Tubus steil gestellt

Dito, von vorn, Tubus horizontal

Der Tubus ist gegen die "offizielle" Blickrichtung der Basis montiert. Die Feststellschraube für den Tubus wurde so gestellt, dass sie auf eines der drei Löcher in der Prismenschiene trifft.

Hinweis: Ich habe das Heritage P130 Mitte April 2017 verschenkt, so dass mir diese Lösung für das Skymax-102 OTA nicht mehr zur Verfügung steht.

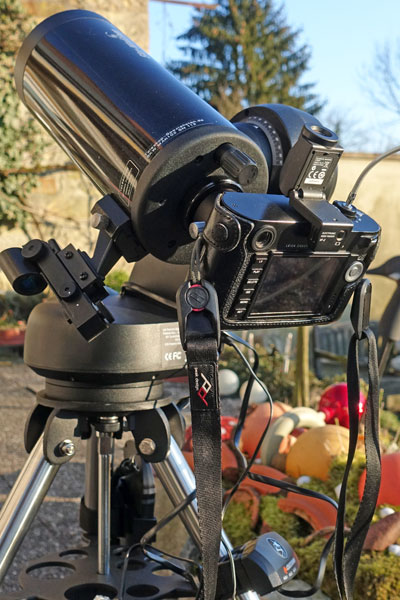

Teleskop-Tubus auf der Star Discovery AZ GoTo-Montierung

Und schließlich verwende ich den Tubus auch auf der Star Discovery AZ GoTo-Montierung, wobei allerdings die Lage des Leuchtpunktsuchers ungünstig ist*.

Skymax-102 Tubus auf der Montierung (Gesamtsicht)

Dito (Detail)

Ansicht von vorn - man sieht deutlich die ungünstige Lage des Suchers

Skymax-102 Tubus auf der Montierung, gedreht (Gesamtsicht)

Dito (Detail) - man sieht deutlich die ungünstige Lage des Suchers

Ansicht von hinten - man sieht deutlich die ungünstige Lage des Suchers



Dito (Detail) - man sieht deutlich die ungünstige Lage des Suchers



Ich werde nach einer Lösung für die Anbringung des Suchers Ausschau halten müssen. Am besten wäre ein magnetischer Fuß, der sich trotzdem nicht verdeht...

*) Die OTA-Versionen sind für den Einsatz auf EQ-Montierungen gedacht und passen deshalb nicht optimal auf AZ-Montierungen und Dobson-Basen.

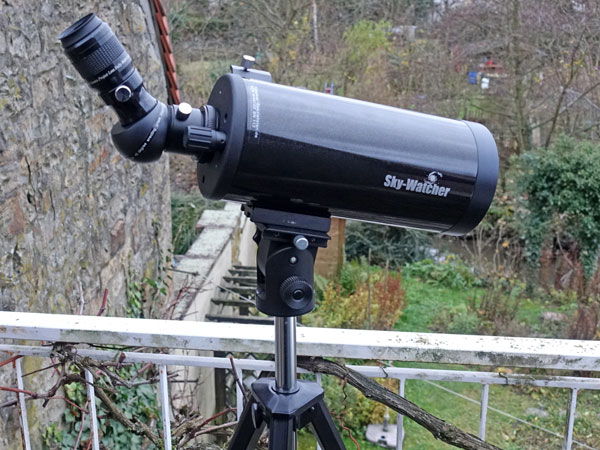

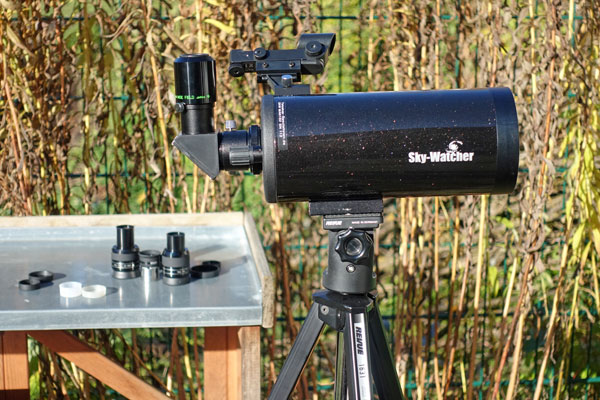

Teleskop-Tubus auf Foto-Stativen

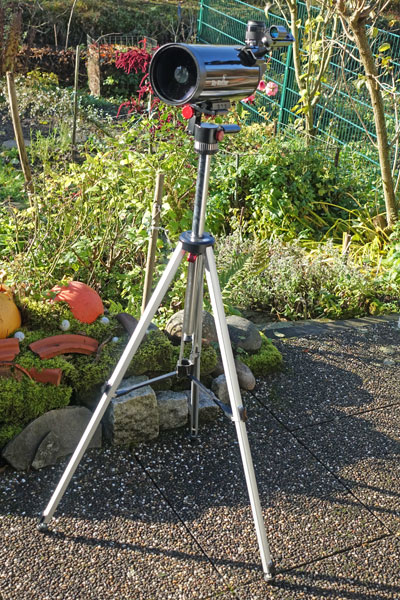

Der Skymax-102 Tubus kann auch auf Fotostativen verwendet werden, denn er ist kompakt und nicht zu schwer (< 2 kg). Diese Art der Montierung empfiehlt sich auch am Tage, wenn der Tubus als "Spektiv" verwendet werden soll (das Bild ist aufrecht, aber spiegelverkehrt; ein Amici-Prisma würde ein "normales", also aufrechtes und seitenrichtiges, Bild erzeugen).

Detailansichten des Tubus auf meinem alten Revue-Stativ

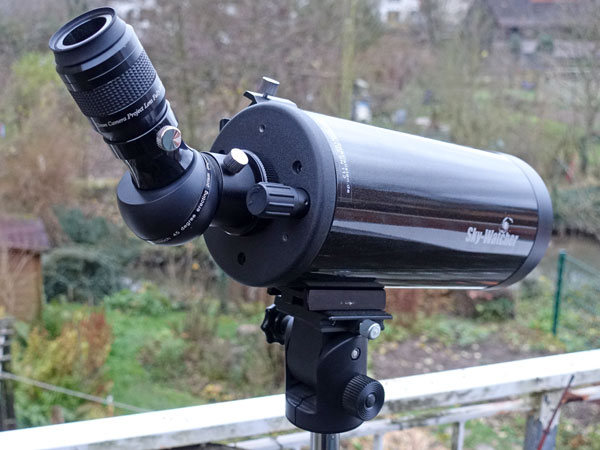

Teleskop-Tubus als Spektiv

Das Skymax-102 kann als Spektiv für Erdbeobachtungen verwendet werden, obwohl es für diesen Einsatzzweck ein bisschen groß und schwer ist. Um ein aufrechtes und seitenrichtiges Bild zu erreichen, benötigt man ein Amici-Prisma. Ich habe ein Baader Amici-Prisma mit 45°-Winkel erworben, dieser Winkel ist für Erdbeobachtungen bequemer als 90° (Baader BA2956150 1,25"/45° Amici-Prisma). Mit meinem 32 mm-Okular erhalte ich eine Vergrößerung von gut 40-fach, mit meinem 24 mm-Okular eine 54-fache (mein 24 mm Okular hat aber ein größeres Gesichtsfeld, so dass ich damit fast das gleiche wahre Gesichtsfeld erhalte). Das "Spektiv" steht auf einem alten Revue-Fotostativ.

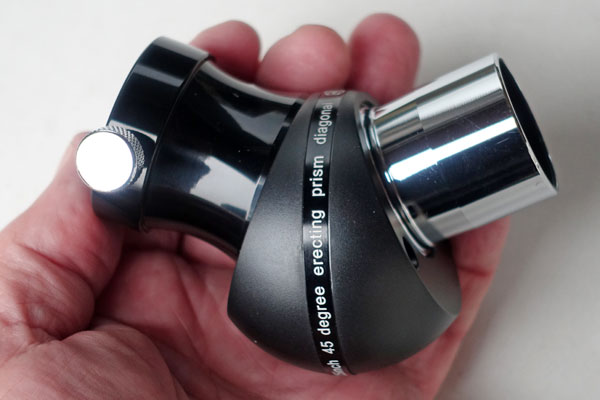

Fotos: Das Baader Amici-Prisma

Fotos: Ein paar nicht sehr scharfe erste Fotoversuche mit dem Skymax-102 als Spektiv...



Basisdaten des Sky-Watcher Sky-Watcher Skymax-102 OTA (im Vergleich)

Teleskop
Meade
Sky-Watcher Skymax/Heritage
GSO
8" 10" ETX 90EC 102 127 76 100P 114P P130 150PDS GSD 680
Optische Bauart Newton
(Parabol.)
Newton
(Parabol.)
Maksutov-Cassegrain Maksutov-Cassegrain Maksutov-Cassegrain Newton
(Sphärisch)
Newton
(Parabol.)
Newton
(Parabol.)
Newton
(Parabol.)
Newton
(Parabol.)
Newton
(Parabol.)
Hauptspiegel-Durchmesser 203 mm 254 mm 96 mm (90 mm) 102 mm 127 mm 76 mm (3") 100 mm (4") 114 mm (4,5") 130 mm (5") 150 mm (6") 200 mm (8")
Brennweite, Öffnungs-
verhältnis
1219 mm
f/6
1270 mm
f/5
1250 mm
f/13,8
1300 mm
f/12,7
1500 mm
f/11,8
300 mm
f/3,95
400 mm
f/4
500 mm
f/4,38
650 mm
f/5
750 mm
f/5
1200 mm
f/6
Auflösungs-
vermögen
0,56" 0,45" 1,3" 1,15" 0,95" 1,51" 1,15" 1,01" 0,9" 0,77" 0,58"
Visuelle stellare Grenzgröße ca. 14 mag ca. 14,5 mag 11,7 mag 12,7 mag 13,2 mag 11,2 mag 11,8 mag 12,1 mag 13,3 mag 12,7 mag 14,5 mag
Lichtsammelleistung 841 1316,7 165,3 212,3 329,2 117,9 204,1 265,2 344,9 459,2 816,3
Empfohlene
Maximal-
Vergrößerung
ca. 550 x ca. 600 x 325 x 204 x 254 x ca. 100 x (152 x) 150 x (200 x) 170 x (228 x) ca. 195/220 x (260 x) ca. 225 x (300 x) ca. 300 x (400 x)
Abmessungen Teleskoptubus (Durchm. x Länge) 28 cm x 115 cm 35 cm x 119 cm 10,4 cm x 27,9 cm 11,6 x 27 cm 14,4 x 33 cm n.a. 11,5 cm x 37 cm* n.a. Länge zu-
sammen-
geschoben < 37 cm (14,5")
18,2 cm x 69 cm
18 cm x 68 cm*
23 cm x 115 cm
Nettogewicht Basis 9 kg 12,2 kg n.a. --- --- n.a. 1,3 kg* 1,6 kg 3,1 kg* --- 11,2 kg
Nettogewicht
optischer Tubus
10,9 kg 17,2 kg n.a. 1,9 kg 3,4 kg n.a. 1,2 kg*
3,7 kg
3,25 kg* 5,0/6,0 kg
5,5 kg*
9,5 kg
Nettogewicht gesamt 3,5 kg 1,75 kg 2,5*/2,8 kg 5,3 kg < 6,5 kg ca. 21 kg

Dunkelblau: Teleskope in aktuellem Besitz; kursiv und dunkelrot: Teleskope, die ich besaß; schwarz: zum Vergleich; *) selbst gemessen



Besuchte Himmelsobjekte

Bisher habe ich die folgenden Himmelsobjekte mit dem Sky-Watcher Skymax-102 besucht (und dokumentiert...):



Erste Fotoversuche

Erste Fotos der Venussichel mit ans Okular gehaltener Kamera

Am 13. Februar 2017 habe ich mit meinem Sky-Watcher Heritage Skymax-102 Maksutov-Cassegrain-Teleskop einige Fotos von der Venussichel versucht. Ich habe wieder die Leica X Vario ans Okular gehalten (1:50-Methode und die Kamera auf 1600 ASA und manuelle Belichtung eingestellt; die Entfernung habe ich auf Unendlich fixiert.

100%-Ausschnitte; das rechte Foto wurde mit längerer Kamerabrennweite aufgenommen; Leica X Vario

Erste Mond-Fotos mit ans Okular gehaltener Kamera

Die folgenden Mond-Aufnahmen stammen von Anfang April 2017 (2. und 4. April kurz nachdem der Tag begonnen hatte - am 3. April war Halbmond). Sie wurden nach der 1:50-Methode aufgenommen, d.h. mit ans Okular gehaltener Kamera, in diesem Fall war es eine Ricoh GR (28 mm äquivalent). Ich habe ISO 1600 verwendet und unterbelichtet, um Überstrahlungen zu verhindern.

Ich verwendete ein 16 mm-UWA- und ein 32 mm-Plössl-Okular. Mit dem 16 mm-Okular konnte ich zwar den ganzen Mond sehen, aber leider nicht aufnehmen.

Die Fotos erreichen leider nicht die Schärfe der Fotos, die ich zur gleichen Zeit mit dem Sky-Watcher Explorer 150PDS aufgenommen habe.

2. April 2017



Mit 32 mm-Okular (ca. 40 x) - 1600-Pixel-Version



Mit 32 mm-Okular (ca. 40 x) - 1600-Pixel-Version

Mit 16 mm-Okular (ca. 81 x) - 3200-Pixel-Version

4. April 2017 (Halbmond)

Mit 16 mm-Okular (ca. 81 x) - 3200-Pixel-Version

4. April 2017



Mit 32 mm-Okular (ca. 40 x) - 1600-Pixel-Version SW



Mit 32 mm-Okular (ca. 40 x) - 1600-Pixel-Version SW

Vergleich der Tage



2. April 2017



4. April 2017 (gerade begonnen, Halbmond)

  4. April



Vorläufiges Fazit

Tubus

Der Skymax-102 OTA ist ein Maksutov-Cassegrain-Tubus und spielt damit in einer etwas anderen Liga als meine Dobson-Teleskope (oder Newton-Tuben). Er ist klein und handlich und wirkt dabei trotz nur 2 kg Gewicht erstaunlich schwer. Während ich nicht erkennen kann, dass seine optische Leistung besser ist als bei Newtons/Dobsons, wie vielfach behauptet wird und sicher auch richtig ist, sehe ich seinen Hauptvorteil in der Kombination aus hoher Vergrößerung bei kompakten Abmessungen und vertretbarem Gewicht. Es ist also ein typisches "Mond, Sonne und Planeten"-Teleskop und wurde von mir nach einer Empfehlung eines Händlers genau zu diesem Zweck angeschafft. Eine Reihe hellerer Deep-Sky-Objekte konnte ich damit auch beobachten, ganz im Gegensatz zum in dieser Hinsicht enttäuschenden Meade ETX 90/EC. Alles in allem füllt es eine Lücke in meiner Teleskop-Sammlung und erfüllt dort eine spezielle Aufgabe, die von Newton-Tuben nicht so gut gelöst werden kann. Ich habe allerdings immer wieder überlegt, ob ich es gegen das etwas leistungsstärkere Modell mit 127 mm Öffnung ersetzen sollte, wie es mein Astro-Händler als mögliche "Optimierung" meiner Teleskop-Sammlung vorschlug (und auch wieder nicht...). Und genau das ist im November 2017 passiert, als ich einen gebrauchten Skymax-127 OTA erworben habe!

Im Vergleich mit dem Skymax-127 OTA war es bisher schwierig, Unterschiede zwischen beiden Tuben festustellen, zumal die Bedingungen nie exakt vergleichbar waren. Beim Orionnebel M 42 schien mir allerdings der Skymax-127 geringfügig im Vorteil zu sein: die "Schwingen" waren besser zu erkennen - siehe die nachfolgen Skizze:

Abbildung: Skizze des Orion-Nebels von Michael Vlasov (Copyright © Michael Vlasov 2016) - gezeigt mit Erlaubnis des Autors: Hier sieht man die "Schwingen" und das Trapez gut, ähnlich wie ich beides mit dem Skymax-127 sehen konnte (das Trapez war auch mit dem Skymax-102 gut zu sehen).

Insgesamt denke ich, dass der Skymax-127 für Deep-Sky-Objekte einen leichten Vorteil gegenüber dem Skymax-102 hat. Dafür ist letzterer dank seiner geringeren Größe und seines geringeren Gewichts wesentlich handlicher. Beide passen aber noch (der 127er gerade so...) in die Sky-Watcher-Tasche, die zum 102 dazugehört und die ich für meinen gebrauchten 127er-Tubus nachgekauft habe. Mit Zubehör bringen sie 2,8 kg bzw. 4,3 kg auf die Waage (aber unsere Waage ist nicht genau...).

Skymax-127 in der Tasche, Zubehör in der Tasche vorn

Skymax-102 in der Tasche, das Zubehör findet noch über dem Tubus Platz

Beide Tuben in ihren Taschen mit Zubehör

Basen

Ich habe den Skymax-102 OTA auf vier verschiedenen Basen ausprobiert und bin inzwischen zu etwas anderen Schlußfolgerungen gekommen, als ich anfangs angenommen hatte. Weil der Skymax-102-Tubus deutlich schwerer als der Heritage 100P-Tubus ist und zudem bei gleicher Okularbrennweite mehr als dreimal stärker vergrößert, macht sich das Zittern der kleinen Basen bei diesem Tubus deutlicher bemerkbar. Deshalb würde ich, wenn ich auf GoTo verzichten möchte/muss, zu Hause immer die stabilere P130-Basis verwenden (auch wenn sie nicht wirklich zitterfrei ist). Allerdings steht mir diese Option nicht mehr zur Verfügung, denn ich habe das P130 Mitte April 2017 verschenkt. So bleibt nur die 100P-Basis...

Im Urlaub käme dagegen aus Platzmangel ohnehin nur die 100P-Basis zum Zuge. Die Omegon-Basis ist praktisch überflüssig, es sei denn, ich nehme den Heritage 100P-Tubus auch mit in den Urlaub. Wenn ich den Skymax-102-Tubus mit GoTo verwenden möchte, kommt die Star Discovery AZ GoTo-Montierung zum Zuge. Das wird jedoch wohl nur zu Hause der Fall sein.

Nutzung auf Fotostativen und als Spektiv

Der Skymax-102 Tubus kann auch auf Fotostativen verwendet werden, denn er ist kompakt und nicht zu schwer (< 2 kg). Diese Art der Montierung empfiehlt sich auch am Tage, wenn der Tubus als "Spektiv" verwendet werden soll (das Bild ist aufrecht, aber spiegelverkehrt). Mit einem Amici-Prisma kann man ein "normales" Bild erzeugen, und deshalb habe ich mir eines für die Erdbeobachtung angeschafft.
