Auf dieser Seite stelle ich einige Informationen zu meinem neuen Celestron StarSense AutoAlign für Sky-Watcher-Modul*, das ich im folgenden meistens einfach "StarSense-Modul" nennen werde. Dieses Modul ist nach dem Erwerb einer GoTo-Steuerung sozusagen der finale Schritt in Richtung "völlige astronomische Inkompetenz". Damit muss ich wohl jetzt leben (mehr dazu unter Erste Anmerkungen)...

*) Am 1.2.2018 bei Teleskop-Spezialisten bestellt, am 7.2.2018 angekommen, Mitte November 2022 verkauft.

Siehe den Anhang für die Daten.

Hinweis: Ich habe mein Celestron StarSense AutoAlign für Sky-Watcher-Modul Mitte November 2022 verkauft. Deshalb kann ich auf dieser Seite keine weiteren Erfahrungen mit dem Celestron StarSense-Modul mehr berichten.

Siehe auch:

Celestron StarSense AutoAlign für Sky-Watcher - Informationen Archiv
Celestron StarSense AutoAlign für Sky-Watcher - Erste Erfahrungen Archiv
Celestron StarSense AutoAlign für Sky-Watcher - Weitere Erfahrungen Archiv
Celestron StarSense AutoAlign für Sky-Watcher - Mit dem Mac verbinden (USB) Archiv
Celestron StarSense AutoAlign für Sky-Watcher - Benutzung am Celestron C8 Archiv
Sky-Watcher AZ Goto-Montierungen (Star Discovery, AZ-GTi) - Anleitungen Archiv
Ikarus StellarMate Plus - Informationen Archiv

Aussehen

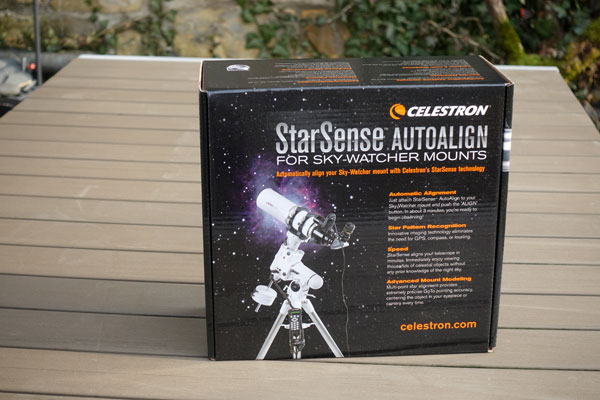

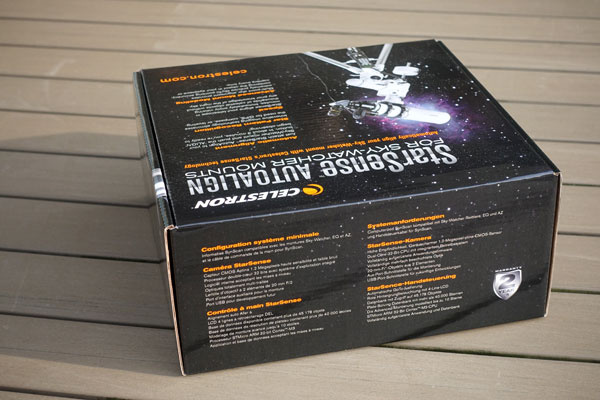

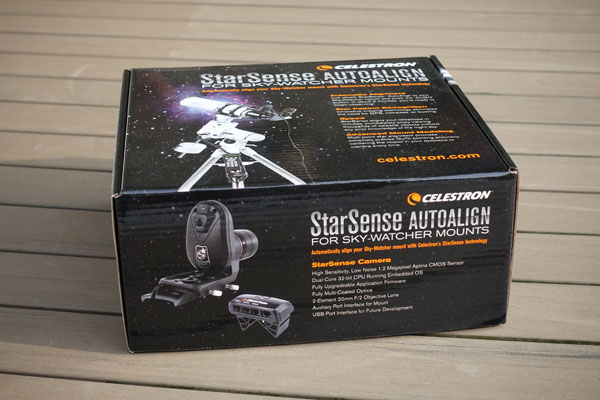

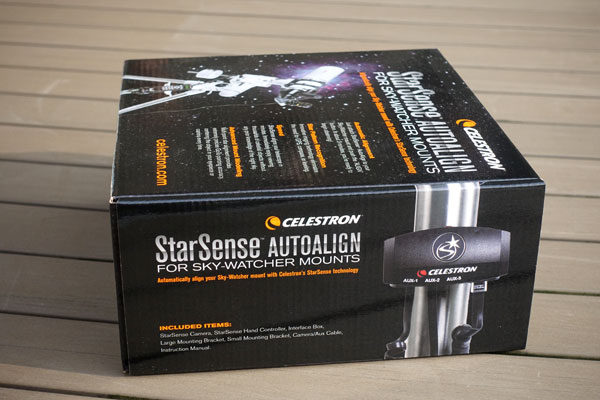

Auspacken

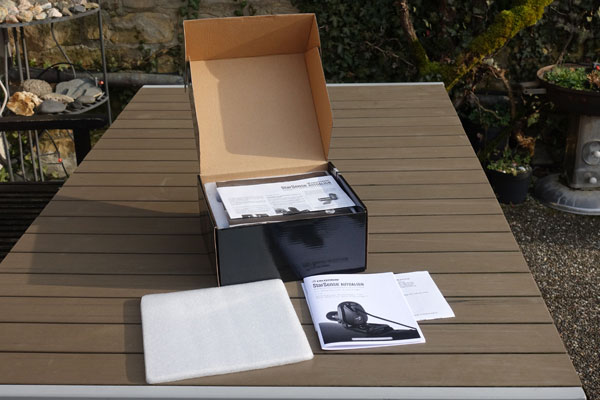

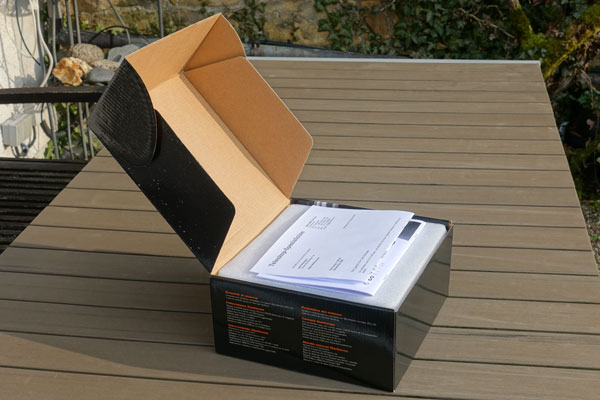

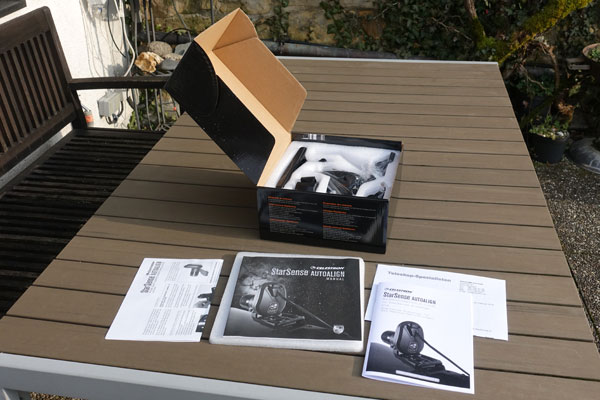

Karton geöffnet

Dito, oberste Schicht herausgenommen

Dito, Kartoninhalt freigelegt

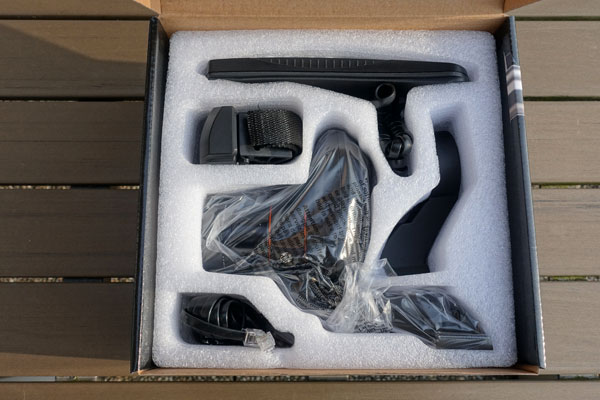

Kartoninhalt sichtbar

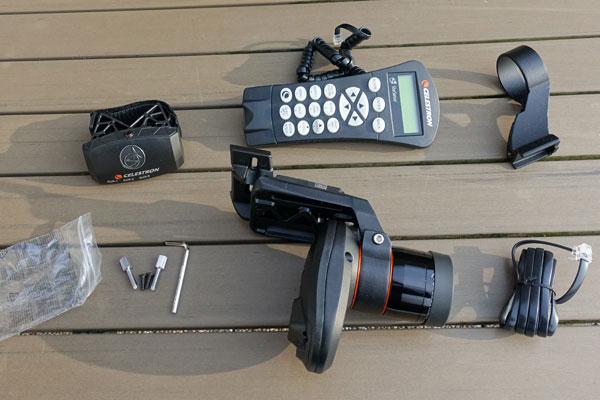

Kartoninhalt entnommen

Kartoninhalt aus der Nähe

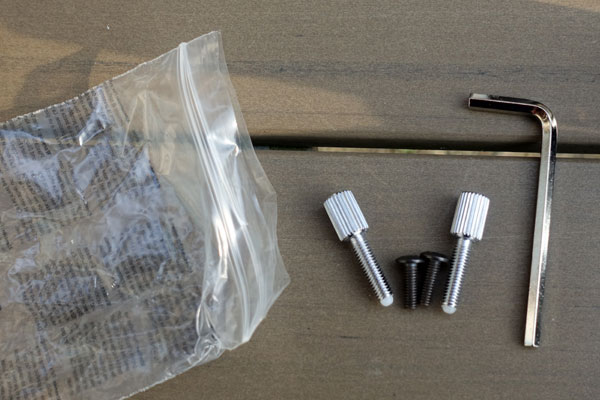

Inbus-Schlüssel und Schrauben entnommen...

... und von Nahem

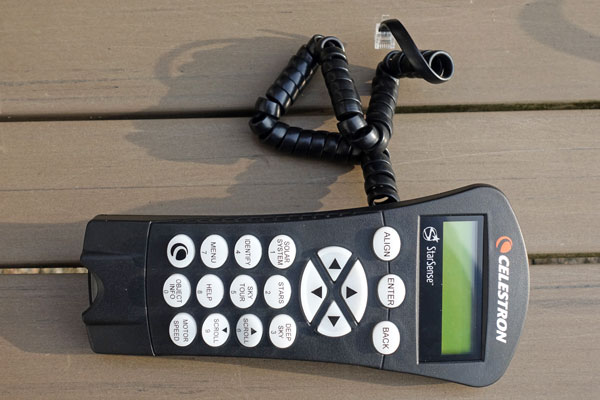

Handsteuerung

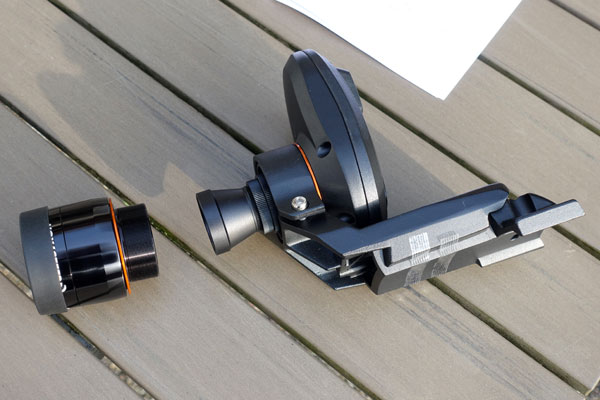

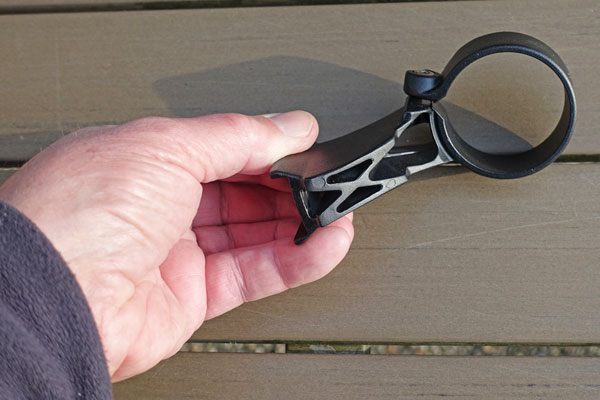

Kleine Basis

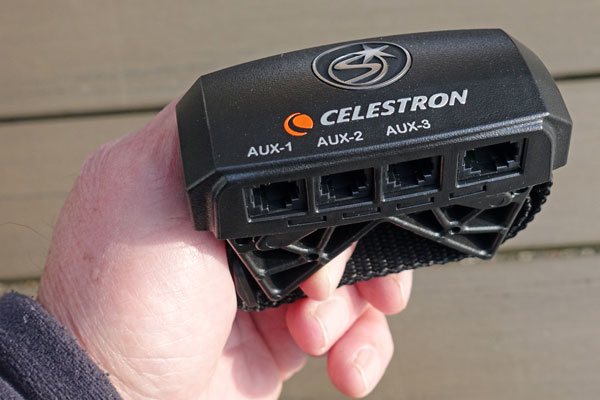

Relay-Box

Dito

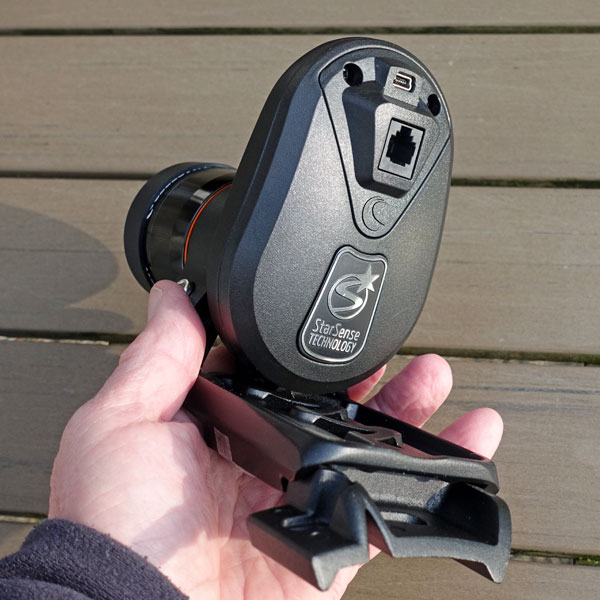

StarSense-Modul von hinten

StarSense-Modul von vorn, Kappe auf Kamera

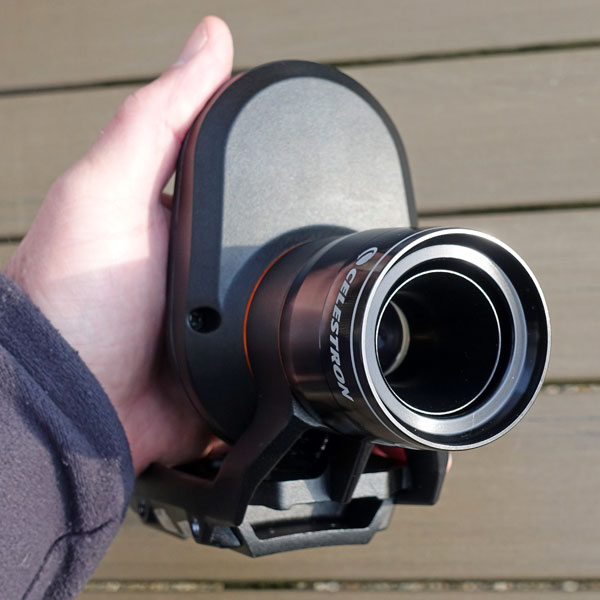

StarSense-Modul von vorn, Kappe entfernt

Auf kleine Basis wechseln

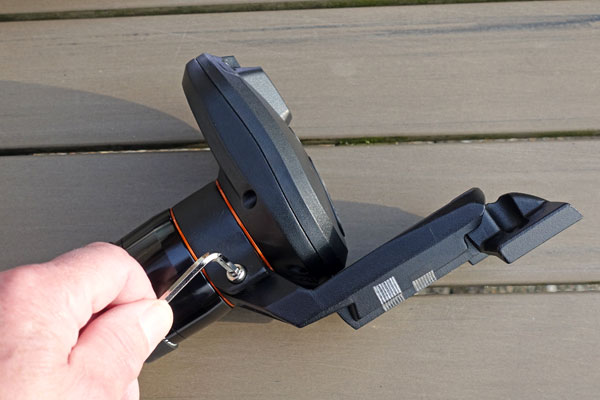

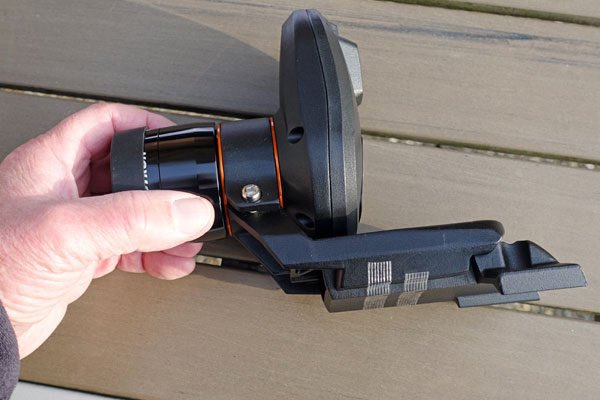

Inbus-Schraube lösen...

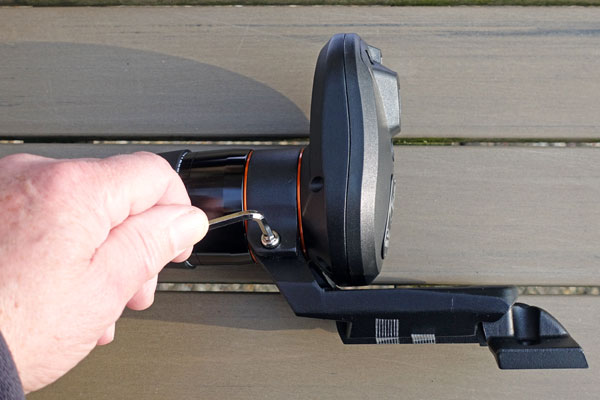

...aber Schraube drin lassen

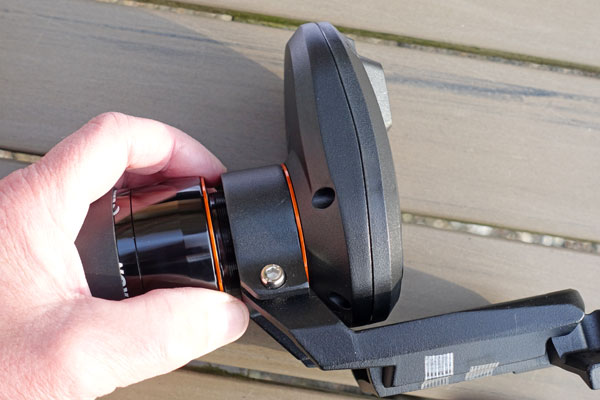

Vorderes Gehäuseteil abschrauben...

... und schrauben...

...und schrauben...

Gehäuseteil abgenommen

Kamera aus der Nähe

Dito

StarSense, vorderes Gehäuseteil abgenommen

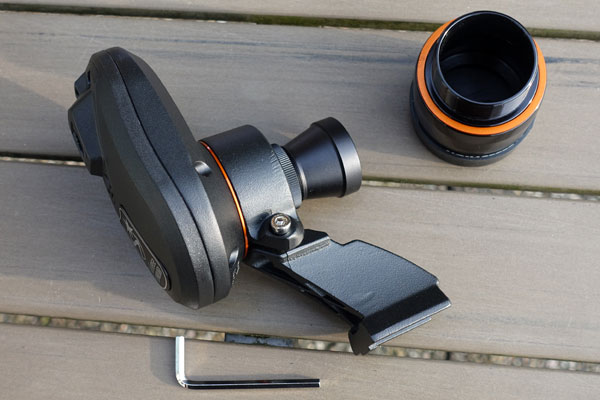

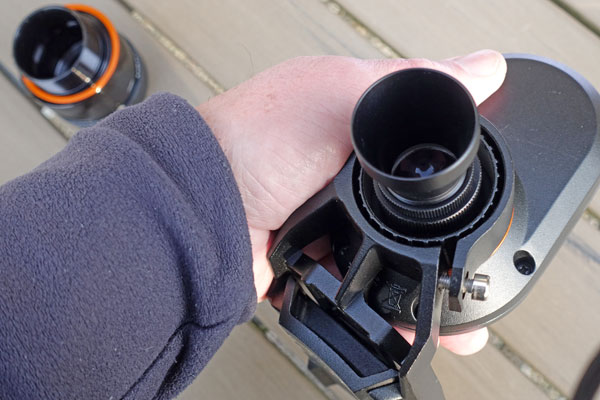

Große Basis (mit etwas Gewalt) abgenommen; die orangenen Ringe nicht verlieren!

Kleine Basis aufgesetzt

Die Inbus-Schraube wird wieder festgezogen

Das vordere Gehäuseteil wird wieder aufgeschraubt ; die orangenen Ringe dienen als Unterlegscheiben

StarSense mit kleiner Basis

Dito, von hinten

Zu beachten ist noch, dass die beiden orangenen Ringe nicht verloren gehen und wieder an ihre Positionen kommen. Sie dienen als Unterlegscheiben.

StarSense-Modul an die Star Discovery-Montierung angeschlossen

Hinweis: Die 12-V-Stromversorgung ist nicht angeschlossen! Siehe weiter unten, wie die Verbindung hergestellt wird!

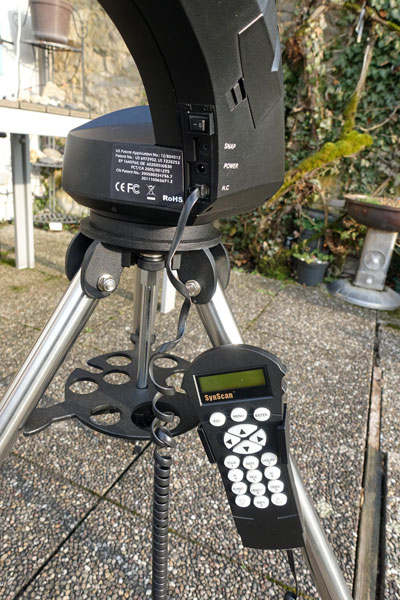

Star Discovery-Montierung mit originaler Handbox

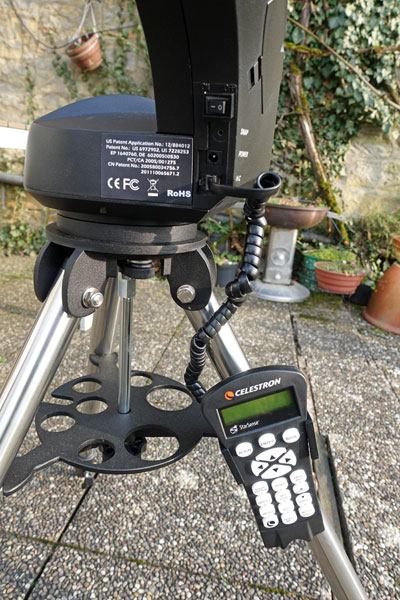

Star Discovery-Montierung mit Celestron-Handbox - falsch angeschlossen!

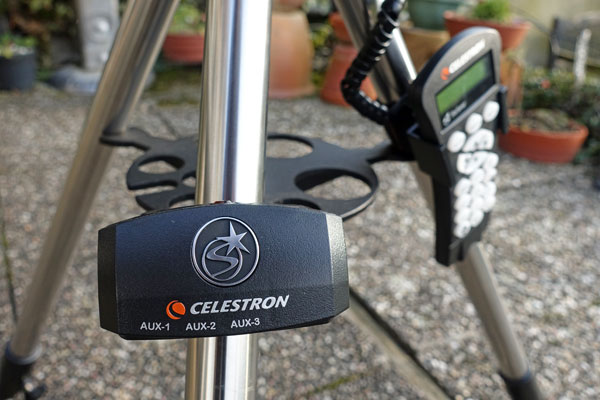

StarSense Relay-Box

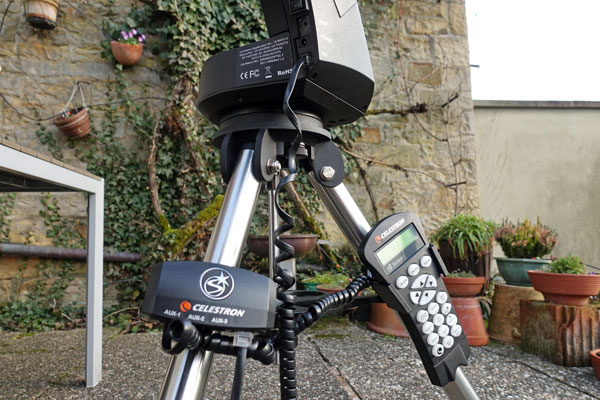

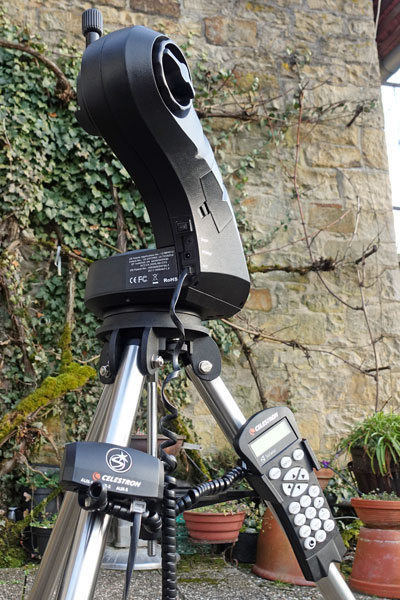

StarSense Relay-Box und Handbox an der Montierung

Dito

StarSense Relay-Box, mehr von unten gesehen

StarSense Relay-Box und Handbox an der Montierung - Positionen getauscht für vielleicht weniger Kabelgewirr

Dito

StarSense mit dem Star Discovery Montierung verbinden

Die Interface-Box an einem Stativbein befestigen.
Die Interface-Box (unbezeichnete breite Buchse) mit der Montierung verbinden, und zwar mit dem Kabel der SynScan-Handbox (8-polig).
Die StarSense-Kamera mit dem mitgelieferten flachen 6-poligen Kabel mit der Interface-Box verbinden (beliebige AUX-Buchse).
Die StarSense-Handbox mit der Interface-Box verbinden.
Die Montierung wie gewohnt anschalten (beliebige AUX-Buchse) und mit der StarSense Handbox bedienen.

Aussehen mit Teleskop-Tuben

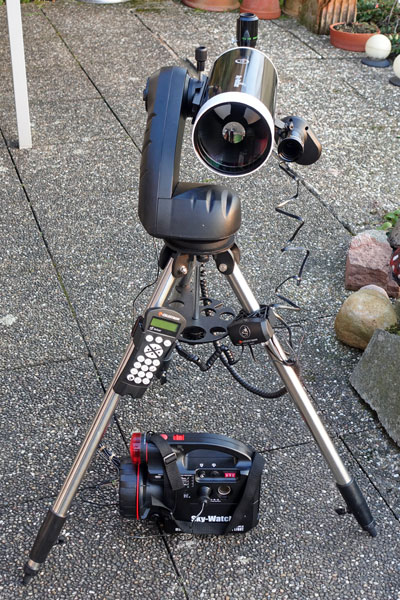

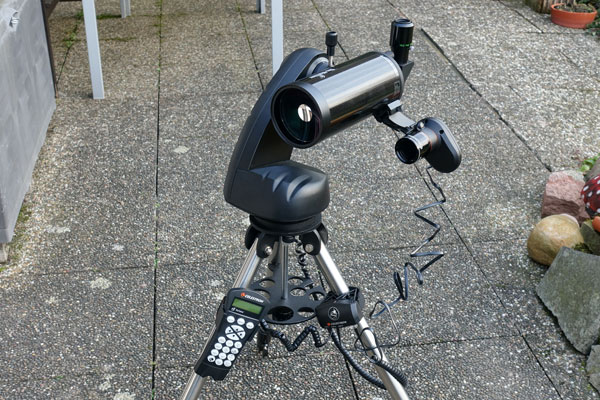

StarSense-Modul an Skymax-102 OTA auf Star Discovery-Montierung

Hinweis: Die 12-V-Stromversorgung ist nicht angeschlossen!

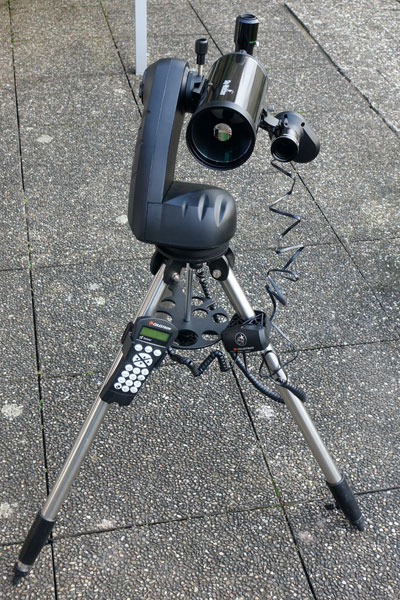

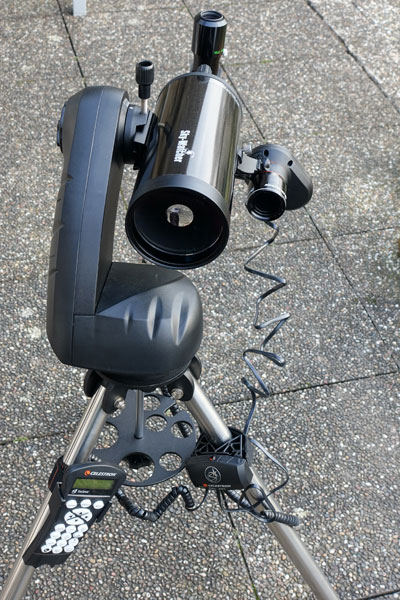

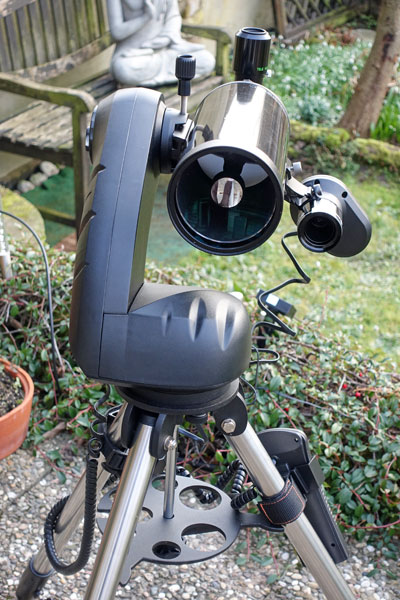

Skymax-102 Tubus auf der Montierung mit StarSense-Modul

Dito, von hinten

Dito, von der Seite

Dito, von vorn

Ansicht von schräg hinten

Dito, von vorn

Ansicht von schräg vorn

Wie schon an anderer Stelle angemerkt, ist die Position des Sucherschuhs ungünstig - hier muss ich noch testen, ob das so überhaupt funktioniert...

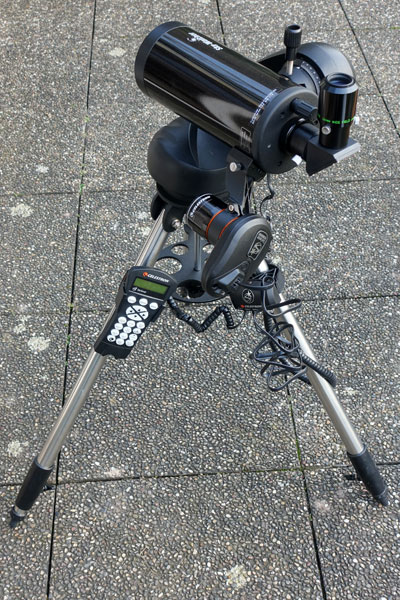

StarSense-Modul an Skymax-127 OTA auf Star Discovery-Montierung

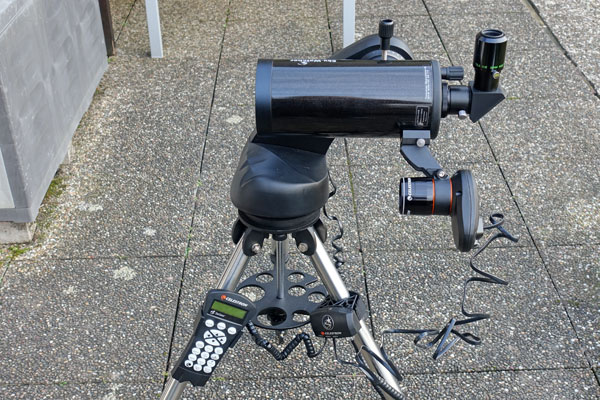

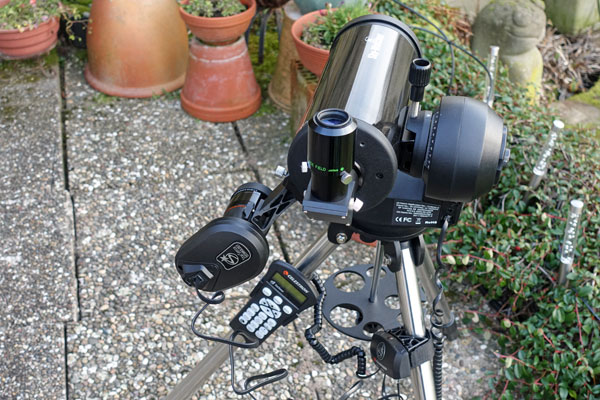

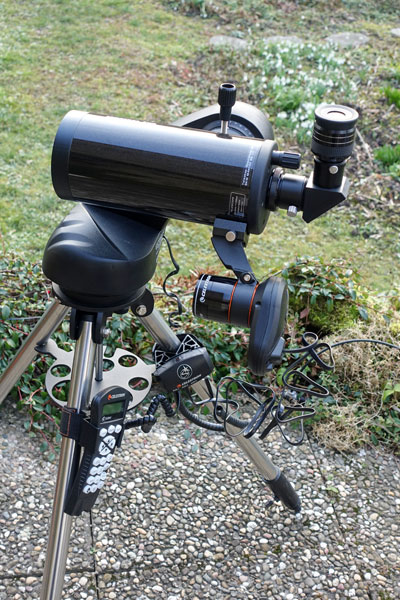

Skymax-127 Tubus auf der Montierung mit StarSense-Modul

Dito

Dito, von der Seite

Dito

Dito, von hinten

Dito

Dito, schräg von vorn

Dito

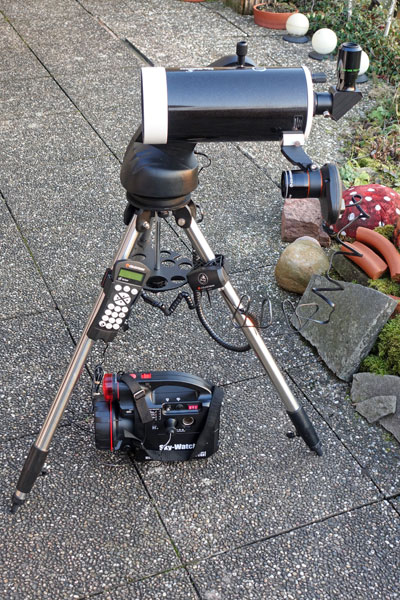

Gesamtansicht von schräg vorn

Wie schon an anderer Stelle angemerkt, ist die Position des Sucherschuhs ungünstig - hier muss ich noch testen, ob das so überhaupt funktioniert...

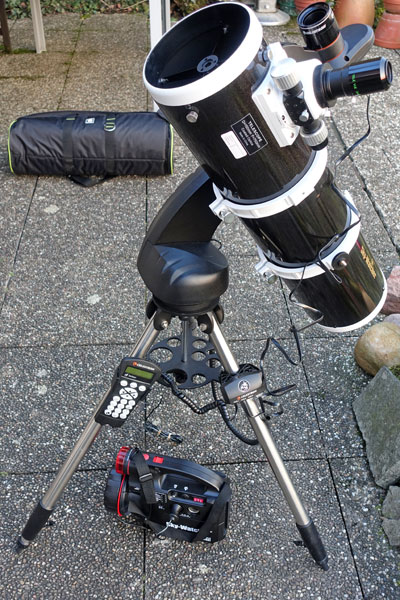

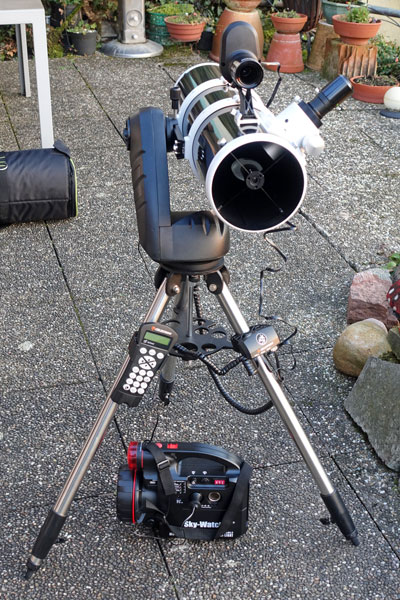

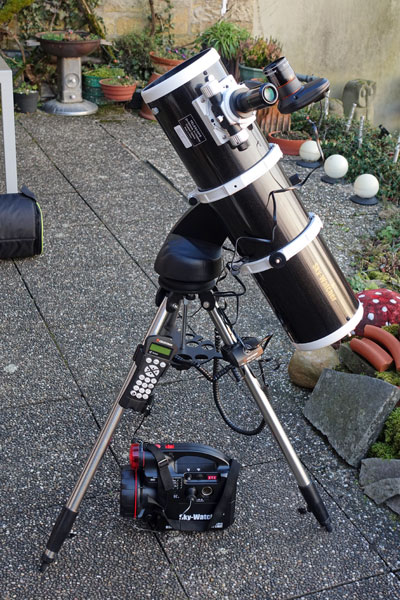

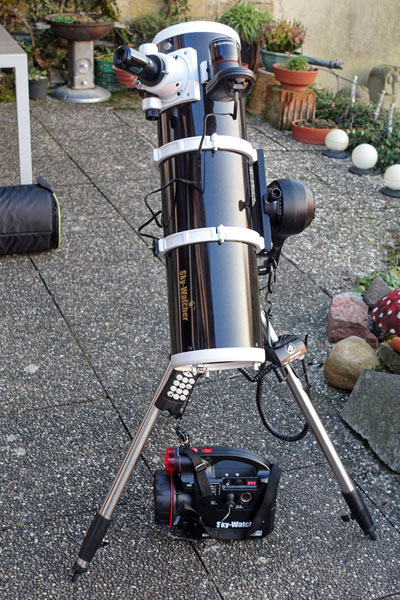

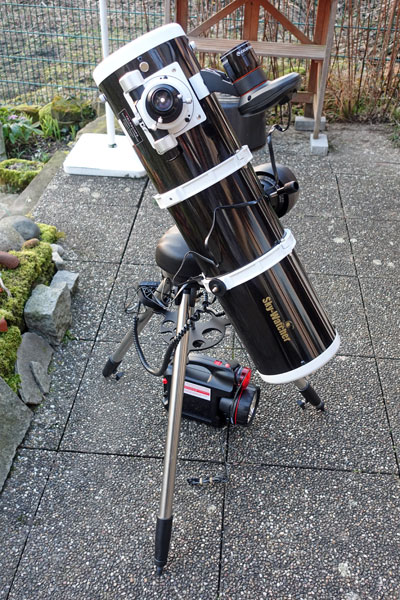

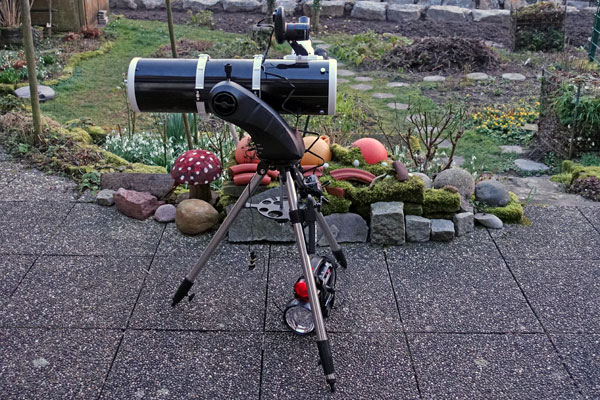

StarSense-Modul an Explorer 150PDS-Newton-Tubus auf Star Discovery-Montierung

Von der Seite, Kamera abgeschnitten	Von der Seite - mit Kamera	Dito
Von vorn	Von hinten	Von hinten, Tubus steil
Von der Seite, Tubus steil	Dito	Dito
Von der anderen Seite, Tubus steil	Dito	Kamera aus der Nähe
Näherer Blick	Noch näher...	Dito
Blick in den Tubus	Dito

Erste Anmerkungen

Meine ersten Erfahrungen mit dem Celestron StarSense-Modul können auf Seite Celestron StarSense AutoAlign für Sky-Watcher - Erste Erfahrungen nachgelesen werden. Nach anfänglichem Scheitern habe ich, zunächst rein theoretisch, eine Vorgehensweise gefunden, das Modul zum Arbeiten zu bringen. Am 12.2.2018 hatte ich die Gelegenheit, meine Vorgehensweise auszuprobieren, und sie hat zum Erfolg geführt. Auch das kann auf der oben erwähnten Seite nachgelesen werden. Jetzt fehlen natürlich noch "Feinheiten", vor allem, wie die Maßnahmen zur Erhöhung der Genauigkeit wirken...

Weitere Erfahrungen mit sowie Informationen zum StarSense-Modul stelle ich auf Seite Celestron StarSense AutoAlign für Sky-Watcher - Weitere Erfahrungen zusammen. Und auf Seite Celestron StarSense AutoAlign für Sky-Watcher - Mit dem Mac verbinden (USB) geht es um die Frage, wie man das StarSense-Modul mit dem Apple Macintosh per USB-Kabel verbinden und die Montierung mit der Planetariums-Software SkySafari bedienen kann.

Hinweis: Auf Seite Sky-Watcher Star Discovery AZ GoTo Mount - Anleitungen befinden sich Anleitungen zur Bedienung des StarSense-Moduls.

Vorläufiges Fazit

Mein vorläufiges Fazit nach meinen Anfangsproblemen ist, dass Celestron weder den Käufern noch sich einen Gefallen tut, wenn es das StarSense-Modul mit einer veralteten und irreführenden (oder auch falschen...) Bedienungsanleitung ausliefert. Ohne viel Herumprobieren und Suchen im Internet hätte ich das Modul vermutlich nie zum Laufen bekommen. Schade eigentlich! Immerhin ist Michael Swansons Buch eine wertvolle Hilfe (siehe Links)!

Es gibt auch noch einige andere Details, die nerven, so dass man fast vergisst, dass das StarSense-Modul seinen Dienst gut zu erfüllen scheint, wenn es denn erstmal funktioniert und man keine übergroßen Anforderungen an die Positioniergenauigkeit stellt. Aber um Letzteres beurteilen zu können, fehlt mir bisher ohnehin die nötige Erfahrung mit dem Gerät.

In der Zwischenzeit (Ende 2020) habe ich meine älteren Teleskope verkauft und werde das StarSense-Modul an neuen Teleskopen, entweder dem Celestron C8 oder dem TS-Optics TLAPO1027, kalibrieren müssen... >> Ich habe es Mitte August auf das C8 kalibiert.

Hat das StarSense-Modul meine astronomische Inkompetenz bereits deutlich erhöht? Da ich erst am Anfang stehe und bei der Kalibrierung durchaus noch wissen musste, wo die Eichsterne stehen, hat sich bisher noch nicht viel in dieser Richtung getan. Das wird sich aber im Laufe der Zeit sicher ändern, wenn die Ausrichtung nur noch automatisch erfolgen wird...

Links

Celestron, USA: Celestron Website, USA: www.celestron.com
Produkt-Seite: www.celestron.com/products/starsense-autoalign (nur für Celestron) - https://www.celestron.com/products/starsense-autoalign-for-sky-watcher-mounts (für Sky-Watcher)
Celestron, Deutschland (Baader-Planetarium): www.celestron-deutschland.de
Produkt-Seite: www.celestron-deutschland.de/product.php?CatID=31&ProdID=1147 (nur für Celestron) - www.celestron-deutschland.de/product.php?CatID=31&ProdID=1362 (für Sky-Watcher)
Seiten deutscher Händler, die das Celestron StarSense für Sky-Watcher-Modul vertreiben:
- Teleskop-Spezialisten (hier habe ich das Modul gekauft): www.teleskop-spezialisten.de/shop/Montierung-Zubehoer/Nachfuehrung-und-GoTo/Celestron-StarSense-fuer-GoTo-Montierungen-automatische-Eichung-Alignement::1914.html (nur für Celestron) - www.teleskop-spezialisten.de/shop/Montierung-Zubehoer/Nachfuehrung-und-GoTo/Celestron-StarSense-AutoAlign-fuer-Skywatcher-Montierungen::2096.html?language=de (für Sky-Watcher)
- Teleskop-Service/Express: www.teleskop-express.de/shop/product_info.php/info/p6040_Celestron-StarSense-fuer-GoTo-Montierungen---vollautomatische-Eichung.html (nur für Celestron) - www.teleskop-express.de/shop/product_info.php/language/de/info/p9016_Celestron-StarSense-AutoAlign-for-Skywatcher-mounts.html (für Sky-Watcher)
- Astroshop: www.astroshop.de/goto-steuerungen/celestron-starsense-autoalign-modul/p,32954 (nur für Celestron) - www.astroshop.de/goto-steuerungen/celestron-starsense-autoalign-modul-fuer-skywatcher/p,51606 (für Sky-Watcher)
Michael Swanson (2017). The NexStar User's Guide II. Springer.
Siehe auch meine Seite mit Astronomie-Links.

Anhang: Daten des Celestron StarSense AutoAlign für Sky-Watcher-Moduls

Lieferumfang

StarSense-Kamera mit großer und kleiner Basis
StarSense-Handsteuerbox
Verbindungskabel von der Kamera zur Montierung
Relay-Box (für Sky-Watcher-Steuerungen)
4 mm-Inbus-Schlüssel und Schrauben

Kamera-Daten

Sensor: Aptina MT9M034 1,2 Megapixel CMOS
Anzahl Pixel: 1280 x 960
Pixelgröße: 3,75 µm x 3,75 µm
Linsendurchmesser des Objektivs: 20 mm (2-Linser)
Brennweite des Objektivs: 40 mm
Blendenöffnung: f/2
Logik-Board: 32-bit-Prozessor mit eingebettetem Linux-Betriebssystem
USB-Port: USB 2.0
Aux-Port: Zur Verbindung mit Celestron-Teleskopen (bzw. der Relay-Box)

Handbox-Daten

Objekt-Datenbank: 45178 Objekte
LCD-Anzeige: 4-zeilige LED-Anzeige mit roter Hintergrundbeleuchtung
CPU: STMicro ARM 32-bit Cortex-M3 CPU
Software und Firmware: Vollständig updatebar
RS-232-Port: Zur Verbindung mit PCs für Software-/Firmware-Upgrades
