Auf dieser Seite zeige ich, wie ich eine Ricoh GXR A12-Kombination an einem Teleskop-Okular mit T-Mount-Filteranschluß montiere, um damit Astrofotos in der sogenannten Projektionstechnik aufzunehmen. In meinem speziellen Fall handelt es sich um ein 32 mm DigiScope-Okular aus meinem Revelation-Okularkoffer, aber die Informationen, die ich hier gebe, sollten mehr oder weniger für jedes Okular mit T-Mount Filteranschluß gültig sein. Projektionstechnik bedeutet, dass die Kamera am Okular und nicht direkt am Teleskop montiert wird. Eine direkte Montage am Teleskop ist nur mit einer Spiegelreflexkamera mit Wechseloptik möglich, wobei das Gehäuse ohne Objektiv direkt - typischerweise über einen T-Mount-Adapter - am Teleskop angeschlossen wird.

Die von mir öfter erwähnte 1:50-Methode ist eine einfache Variante der Projektionstechnik - man hält die Kamera mit der Hand ans Okular, anstatt sie fest zu montieren...

Hinweis: Da ich das Meade 10" Dobson-Teleskop nicht mehr besitze, kann ich leider keine weiteren Informationen und mit dieser Anordnung aufgenommene Fotos anbieten. Zudem besitze ich die Ricoh GXR nicht mehr.

Vorweg...

Vorweg ein paar Warnungen:

Besondere Vorsicht muss walten, dass sich die Frontlinse des Kameraobjektivs und die des Okulars nicht berühren und dabei beschädigen!
Wenn man mehrere Adapterrringe miteinander verschrauben muss und diese dann noch am Kameraobjektiv, besteht die Gefahr, dass mit die Ringe zu fest anzieht und sie beim Auseinandernehmen nicht mehr auseinanderbekommt. Besonders gefährdet ist der DT-Ring (siehe unten), der klein ist und zwischen dem Objektiv und den anderen Adaptern montiert wird. Entweder läßt er sich nicht vom Objektiv oder vom angrenzenden Adapter lösen - ich hatte schon beide Fälle. Da ich ungern mit einer Zange an die Ringe herangehen möchte, hat mir ein Gummituch, das man in der Küche benutzt, um Gläser oder Flaschen zu öffnen, gute Dienste getan. Besser wären spezielle Schlüssel, mit denen man die Ringe lösen kann...

Okular und Adapter

Hier zeige ich das Revelation 32 mm DigiScope-Okular und die zwei Adapter, die nötig sind, um die Ricoh GXR A12-50 am Okular zu befestigen. Der zweite Adapter ist nötig, weil es keinen T-Mount-Adapter gibt, der direkt auf das Filtergewinde des A12-Aufnahmemoduls paßt (40,5 mm). Man kann den oberen Teil des Okulars samt Augenmuschel abschrauben, um das T-Mount-Gewinde freizulegen.

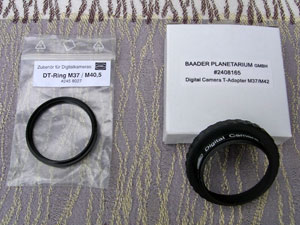

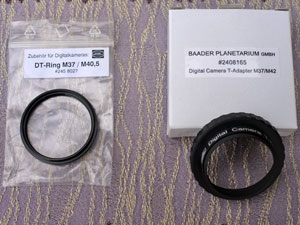

Links: Baader DT-Ring M37/M40,5 (#2458027); rechts: Baader Digital Camera T-Adapter M37/M42 (#2408165)

Links: Baader DT-Ring M37/M40,5 (#2458027); rechts: Baader Digital Camera T-Adapter M37/M42 (#2408165) - Ricoh CX1

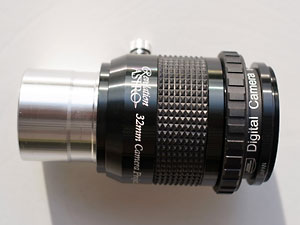

Revelation 32 mm DigiScop-Okular - Augenmuschel entfernt und Adapter angeschraubt

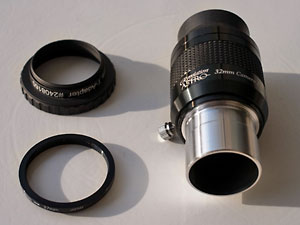

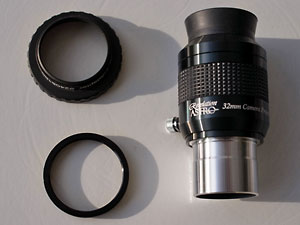

Oben links: Baader T-Adapter M42/M37; unten links: Baader DT-Ring M37/M40,5-Adapter; rechts: Revelation 32 mm DigiScope Okular

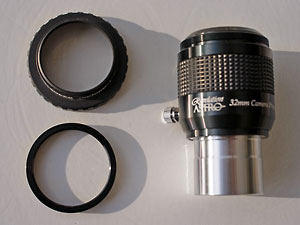

Oben links: Baader T-Adapter M42/M37; unten links: Baader DT-Ring M37/M40,5-Adapter; rechts: Revelation 32 mm DigiScope Okular - Okular ohne Augenmuschel

Kamera am Okular

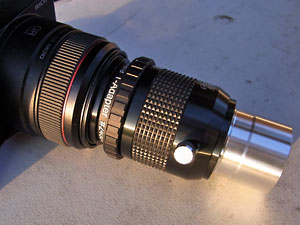

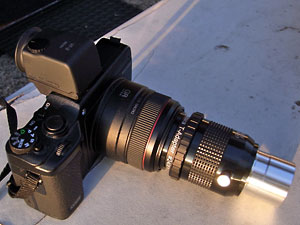

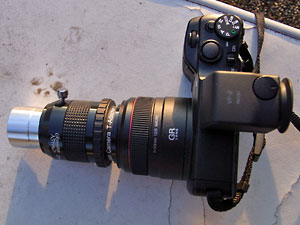

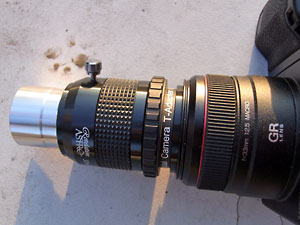

Hier zeige ich, wie die Ricoh GXR A12-50 am Revelation DigiScope 32 mm-Okular montiert wird:

Detail

Größere Ansicht

Detail

Größere Ansicht

Kamera am Teleskop Heritage P130

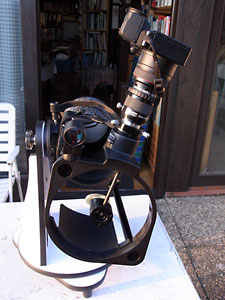

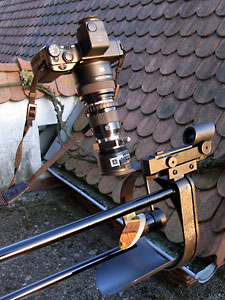

Und nun zeige ich, wie die Ricoh GXR A12-50 am Dobson-Teleskop Sky-Watcher Heritage P130 und Revelation DigiScope 32 mm-Okular montiert wird:

Mehr oder weniger vollständige Ansicht

Detail

Vorderansicht

Resultat: Foto des Vollmondes

Zu guter Letzt zeige ich ein Foto des Vollmonds (mit etwas Schärfung), das mit dem oben beschriebenen Aufbau aufgenommen wurde (27. April 2010):

Foto: Foto des Vollmondes

Hinweis: Das 32 mm-Okular ist ein Weitwinkelokular, das nur eine geringe Vergrößerung liefert. Am Heritage P130 beträgt die Vergrößerung etwa 20, an meinem Meade-10"-Dobson-Teleskop etwa 40. Diese geringe Vergrößerung reicht für Planetenfotos nicht aus. Deshalb habe ich nach einer Lösung gesucht, die GXR-A12-50-Kombination an meinem Baader Hyperion-Okular mit 5 mm Brennweite zu montieren (130- bzw. 250-fache Vergrößerung), und auch gefunden.

Kamera am Meade 10" Dobson-Teleskop

Hinweis: Da ich das Meade 10" Dobson-Teleskop nicht mehr besitze, kann ich leider keine weiteren Informationen und mit dieser Anordnung aufgenommenen Fotos anbieten.

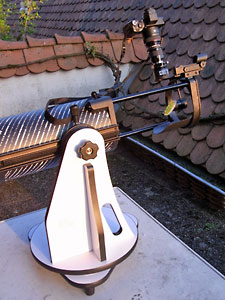

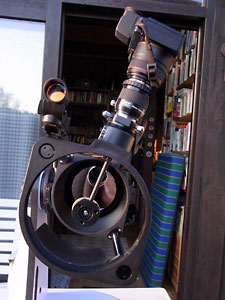

Erst im April 2015 kam ich dazu, das Ricoh GXR A12-50-Aufnahmemodul mit dem Revelation DigiScope 32 mm-Okular an meinem Meade 10" Dobson-Teleskop zu montieren und - unter schlechten Sehbedingungen - auszuprobieren. Hier zeige ich, wie das Aufnahmemodul mit dem Revelation-Okular am Meade 10" Dobson-Teleskop montiert wird:

Detail

Gesamtansicht

Resultat: Fotos des zunehmenden Mondes

Hinweis: Da ich das Meade 10" Dobson-Teleskop nicht mehr besitze, kann ich leider keine weiteren mit dieser Anordnung aufgenommenen Fotos anbieten.

Hier sind zwei etwas "verzitterte" Fotos des zunehmenden Mondes, aufgenommen mit dem Revelation DigiScope 32 mm-Okular und meinem Meade 10" Dobson-Teleskop (23. April 2015):

Foto: Zunehmender Mond

Resultat: Venus, Jupiter, ISS?

Hinweis: Da ich das Meade 10" Dobson-Teleskop nicht mehr besitze, kann ich leider keine weiteren mit dieser Anordnung aufgenommenen Fotos anbieten.

Im April 2015 testete ich die Kombinationvon Ricoh A12-50 Aufnahmeeinheit, Revelation DigiScope 32 mm-Okular und Meade 10" Dobson-Teleskop. Wie weiter oben schon erwähnt, reicht die geringe Vergrößerung (40 x) nicht für Planetenfotos aus. Das beweisen die folgenden Fotos eindeutig...

Venus

Im Prinzip war die Venus zu hell und der Himmel zu unruhig (auch wolkig), um mehr Details zu erhalten (12.4.2015):

Venus, 400% (in PSE vergrößert)

Hier sind zwei weitere (aber nicht bessere...) Versuche vom 23. April 2015:

Venus, 400% (in PSE vergrößert)

Jupiter

Versuche vom 12. April 2015:

Jupiter, 100% (aufgehellt in PSE)

Jupiter mit 3-4 Monden (aufgehellt in PSE)

Jupiter ist zu hell, als dass die Kamera gleichzeitig Streifen und Monde zeigen kann. Hier habe ich das Foto so aufgehellt, dass die Monde erscheinen (mit dem Auge konnte ich sowohl die Streifen als auch die Monde im Kamerasucher erkennen)

Jupiter, 400% (vergrößert in PSE)

Jupiter mit 3-4 Monden (stärker aufgehellt in PSE)

Jupiter ist zu hell, als dass die Kamera gleichzeitig Streifen und Monde zeigen kann. Hier habe ich das Foto so aufgehellt, dass die Monde besser erscheinen, aber auch stärkeres Hintergrundrauschen (mit dem Auge konnte ich sowohl die Streifen als auch die Monde im Kamerasucher erkennen

Einen Tag später waren die Ergebnisse eher noch schlechter:

Jupiter, 100%

Jupiter, 400% (vergrößert in PSE)

Vom 23.4.2015 noch ein Versuch mit leider mit etwas verwackelten Monden (wenn man die Monde aufnehmen möchte, wird der Jupiter überstahlt):

Jupiter mit 4 Monden, 100%

ISS?

Am 12.4.2015 war auch die ISS zu sehen, und ich habe das Teleskop mehr oder weniger blind mithilfe des Leuchtpunktsuchers auf die ISS gerichtet. Auf einem von mehreren Versuchen erschien ein kleiner heller Fleck auf dem Foto. Und bei genauerem Hinsehen sah er so aus:

ISS, 100%

ISS, 100% (in PSE aufgehellt)

ISS, 400% (in PSE aufgehellt und vergrößert)

Vielleicht war es tatsächlich die ISS...
